pic47322

word-16x16Инструкция по эксплуатации ворот DoorHan (27 КБ)



pdfИнструкция по установке ворот DoorHan(2,05 МБ)





  sekcion_detisekcion_ludi



Гаражные секционные ворота DoorHan (Дорхан) - современное решение для перекрытия гаражных проемов. Ворота ДорХан занимают минимум пространства, рассчитаны на большой срок службы, комфортны и безопасны в эксплуатации.

Конструкция ворот обладает уникальными по сравнению с аналогами свойствами. Благодаря сэндвич-панелям, а также системе уплотнителей, гаражные секционные ворота DoorHan герметичны и наделены тепло- и звукоизоляционными свойствами. Они рассчитаны на большой срок службы (минимум 10 лет) и оснащены системами безопасности эксплуатации, а также отличаются высоким уровнем комфорта управления.

Автоматические ворота DoorHan соответствуют всем требованиям как российского ГОСТ 31174-2003, так и европейского стандарта EN 13241-1.



Гаражные ворота серии Eco Fast



Eco_Fast



Гаражные секционные ворота серии Eco Fast спроектированы специально для гаражей с небольшой притолокой (от 100 мм) и минимальными боковыми простенками (от 120 мм). В связи с этим, они изготавливаются небольших размеров (шириной до 3000 мм и высотой до 2700 мм) с низким типом подъема из облегченных панелей. Это позволяет по оптимальной цене получить высококачественный продукт, по характеристикам не уступающий более дорогим вариантам. Гаражные ворота серии Eco Fast выполняются в белом и коричневом цветах.

Гаражные ворота серии RSD01



RSD_01

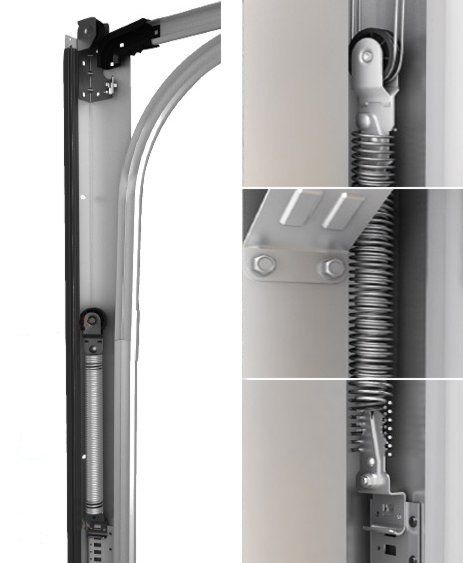

Гаражные ворота серии RSD01 рассчитаны на установку в небольшие проемы и имеют систему уравновешивания полотна ворот с механизмом пружины растяжения. Они отличаются легким и быстрым монтажом (в течение 2 часов), а также минимальными требованиями к параметрам проема (допустимый минимальный размер притолоки - 100 мм, боковых расстояний - 120 мм). Размеры ворот серии RSD01: ширина - до 3000 мм; высота - до 2700 мм.



Гаражные секционные ворота серии RSD02



RSD_02



Гаражные ворота серии RSD02 – классические секционные ворота, рассчитанные на наиболее распространенные габариты гаражей. Ворота изготавливаются из всех видов панелей со всеми типами поверхностей и окрашиваются во все стандартные цвета, предлагаемые компанией. Они могут быть установлены в помещения с различными архитектурными особенностями, в частности, с различной конструкцией притолоки и потолка, так как имеют большой диапазон типов подъема. Размеры ворот серии RSD02: ширина - до 5000 мм; высота - до 3000 мм.



Гаражные ворота серии Premium-класса



prem



Ворота класса Premium из панелей с алюминиевой облицовкой - современное эксклюзивное дизайнерское решение DoorHan, единственное предлагаемое на рынке ворот. В них воплощены последние тенденции в дизайне ворот, благодаря геометрическим узорам из специальных алюминиевых ламелей и декоративным кованым элементам. Используемые высококачественные материалы для облицовки ворот повышают их взломоустойчивость. Секционные ворота класса Premium, стилизованные под старинные распашные ворота, имеют стандартный для секционных ворот способ открытия - полотно ворот откатывается по направляющим под потолок. Ворота класса Premium имеют те же эксплуатационные характеристики и ту же конструкцию, что и ворота серий RS D01 и RS D02. Они могут быть изготовлены на заказ с нестандартной конфигурацией узоров ламелей. Размеры ворот : ширина - до 5000 мм; высота - до 3000 мм.



Декоративные кованые элементы



kovka-1kovka-2kovka-3



         vid-paneley               panel_oreh_temniy               panel_dub_zolotoy

                                                                    Панель Премиум                                       Орех темный                                         Золотой Дуб.



Технические характеристики ворот



Количество циклов открывания/закрывания 10 000-25 000

Приведенное сопротивление теплопередаче 1,13 м² °C/Вт

Звукоизоляция 24 дБ

Ветровая нагрузка 5 класс (200 км/ч)

Воздухонепроницаемость 2 класс (давление воздуха 50 Па)

Водонепроницаемость 1 класс (давление воды 30 Па)

Усилие подъема до 22,5 кг

Группа горючести Г2 по ГОСТ 30244-94

Группа воспламеняемости В2 по ГОСТ 30402-96

Вес полотна ворот 11,2 кг/м²

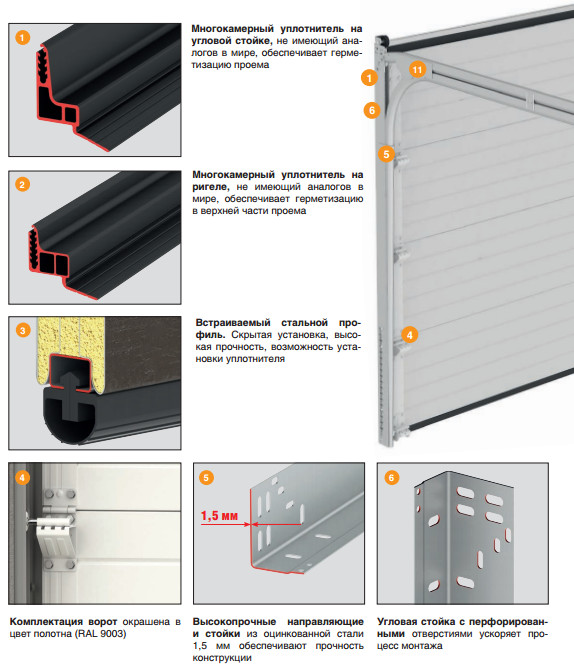

Конструкция сэндвич панели



paneli_DoorHanpanel_poverhnost



Панели DoorHan по теплозащите эквивалентны кирпичной кладке толщиной 400 мм



konstruktsiya_paneli



Виды окон



 okno_1okna_2okna_3



Ударопрочные окна, через которые в гараж проникает свет, практичная калитка, встраиваемая в полотно ворот, удобные ручки — все это делает ворота DoorHan элегантными и одновременно удобными в эксплуатации. Окно акриловое со вставкой в форме креста (для панелей толщиной 40 мм со структурой "филенка", двойное стекло).

okno_4     okno_5



Окна для панелей со структурой "филенка" с декоративной вставкой в виде креста или ромба прекрасно пропускают дневной свет. Для наружного остекления используется ударопрочное прозрачное стекло. Для внутреннего остекления — ударопрочное стекло с узором "кристалл льда".



Калитка



Встраиваемая в полотно секционных ворот калитка — это не только удобно, но и практично. Не нужно открывать ворота, если, например, необходимо вынести из помещения нужные вещи. Точное соединение профилей обеспечивает плотный притвор калитки.

kalitka_1



В стандартный комплект врезной калитки входит доводчик на скользящей шине, а также надежный механический замок с ручкой. В пороге калитки используется стальное оцинкованное усиление и при этом его высота составляет всего 75 мм.



Механический замок с ручкой   meh-ruch    Доводчик dovodchik

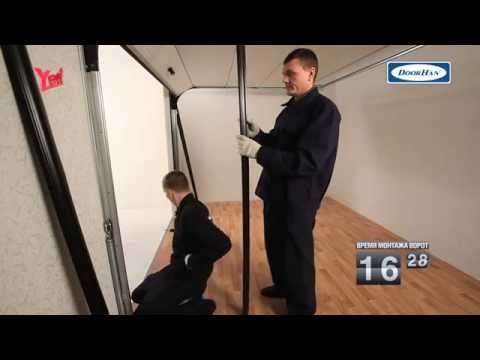

Все секционные ворота DoorHan оснащены специальными ручками, которые позволяют открывать ворота вручную.rucka_2ruchka Они выступают изящным декоративным дополнением к дизайнерскому исполнению ворот. Эргономичная форма ручки облегчает процесс открывания ворот. Для покупателей, живущих в других регионах, где затруднен монтаж ворот силами нашей компании или желающих осуществить установку секционных ворот своими руками  мы предоставляем всю необходимую информацию.

upakovka



 Компактная упаковка.



Панели полотна ворот, направляющие профили и детали механизма ворот упакованы в картонные коробки и обернуты полиэтиленовой пленкой. Каждая коробка имеет индивидуальную маркировку.

Упаковка надежно защищает изделия от царапин и повреждений во время транспортировки.

Панели для ворот покрыты стретч-пленкой, чтобы предохранить полотно от царапин. Пленка снимается после установки ворот.

Панели полотна ворот, направляющие профили и детали механизма ворот упакованы в картонные коробки и обернуты полиэтиленовой пленкой. Каждая коробка имеет индивидуальную маркировку. Упаковка надежно защищает изделия от царапин и повреждений во время транспортировки, поэтому могут перевозиться на верхнем багажнике легкового автомобиля. Панели для ворот покрыты стретч-пленкой, чтобы предохранить полотно от царапин. Пленка снимается после установки ворот.







Ворота доставляются и монтируются в один день - Вам не нужно искать место, где их хранить.

Купить и установить Секционные Ворота вы можете в компании "АВС Сторй". Звоните и заказывайте прямо сейчас по телефонам 2-722-911 и 2-722-933.
