Лебедка ручная барабанная ЛР-1, ЛР-0,25 и ЛР-1,5

  • Лебедки ручные ЛР предназначены для подъема, опускания и перемещения грузов при строительно-монтажных и погрузочных работах.
  • В лебедке ЛР предусмотрен грузоподъемный тормоз, который препятствует само произвольному опусканию груза.
  • В комплект лебедок ЛР-1 и ЛР-1,5 входят:
  1. полиспаст нижний;
  2. полиспаст верхний;
  3. универсальный строп канатный L =0,5 м.

Технические характеристики :

Технические характеристики: Марка ЛР-0,25 ЛР-1 ЛР-1,5 Грузоподъемность (кг) на одной ветви 250 500 750 на полиспасте --- 1000 1500 Высота подъёма (м) на одной ветви до 25 до 60 до 60 на полиспасте --- до 30 до 30 Усилие на рукоятие (кг) на одной ветви 14 14,6 16 на полиспасте --- 14,8 16,2 Диаметр оцинкованного каната (мм) 4 6,5 8 Габаритные размеры (мм) 290х220х270 430х240х400 430х240х400 Масса (кг) 11 26 34
Комплект: lr3lr1lr2

tl2t

TL_2A

Лебедки ручные тяговые  ТЛ (Россия)

  • Лебёдки ручные ТЛ предназначены для подъёма и опускания грузов при строительных, монтажных, ремонтных и других работах.
  • Лебёдка может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе (соответствует исполнению У1 по ГОСТ 15150).Температура окружающей среды -40...+40 град.
  • В конструкции лебёдки предусмотрено переносное и стационарное крепление её к горизонтальной, вертикальной или наклонной поверхностям.
  • Лебёдка соответствует классу использования А0, классу нагружения В3, режиму работы 1М по ГОСТ 25835.
  • Лебедка может быть укомплектована захватом для балки, коушем, контактными зажимами, канатом, монтажным блоком.

Технические характеристики :

Схемы: Lebedka ruchnaja TL-2A, TL-3A
Лебедка ручная ТЛ-2А, ТЛ-3А TL-5A
Лебедка ручная ТЛ-5А TL78b
Лебедка ручная Т-78Б
Технические характеристики(ТЛ-2а, 3а, 4а, 78б): Наименование показателей Значения (номинальные) Индекс лебедки ТЛ-2А ТЛ-3А ТЛ-5А Т-78Б Наибольшее тяговое усилие в канате, кН:         на первой передаче 12,5 32 50 80 на второй передаче 8 19 32 50 Канатоемкость,  м.   50 50 75 50 Число слоев навивки 3 4 4 2 Диаметр  каната, мм. ГОСТ 2688-80 11 16,5 21 24 Передаточное число:         на первой скорости 23 33,5 81 171 на второй скорости 15,15 22 53,3 113 Габаритные размеры (при снятых рукоятках), мм.:         длина - L 940 805 800 1600 ширина - B 900 640 900 1240 высота - H 1120 860 890 1070 Масса  лебедки, кг 170 230 470 810 Усилие на рычаг рукоятки, Н 100 120 120 200 Количество обслуживающих, чел. 2 4 4 2
Технические характеристики(ТЛ-2т, 3т, 5т): Модель ТЛ-2Т ТЛ-3Т ТЛ-5Т Максимальное тяговое усилие на 1 передаче (кгс) 2000 3000 5000 Максимальное тяговое усилие на 2 передаче (кгс) 1000 1500 2500 Максимальное тяговое усилие на 3 передаче (кгс) - - 1000 Канатоемкость барабана (м) 120 135 135 Диаметр каната (мм) 11,0;ГОСТ 2688-80 15,0;ГОСТ 2688-80 20,0;ГОСТ 2688-80 Число слоев навивки 4 5 5 Усилие на рукоятке (кгс) 12 11,4 11,2 Габаритные размеры при снятых рукоятках (мм) 525х700х845 778х600х920 1016х890х1066 Количество обслуживающих (чел) 2 3 3-4 Масса лебедки, без каната (кг) 180 240 310

RL500M

RL1500

Лебедка ручная барабанная РЛ-500 и РЛ-1500

  • Барабанные ручные лебедки РЛ-500 и РЛ-1500 предназначены для строительно-монтажных работ, в т.ч. монтажа вышек мобильной связи, обслуживания нефте- и газопроводов, проведения ремонтно-спасательных работ МЧС, прокладки кабелей различного назначения, железнодорожного и автомобильного транспорта, морского и речного флотов, жилищно-коммунального хозяйства и т.д.
  • Преимущества: лебедки РЛ-500 и РЛ-1500 имеют канатоукладчик и дополнительный тормоз на ручке.

Технические характеристики :

Технические характеристики: Наименование РЛ-500 РЛ-1500 Грузоподъемность, кг 500 1500 Диаметр каната, мм 5 9,9 Длина каната, м 15 40 Усилие на рукоятке, кгс 18 18 Масса (без троса), кг 20 73 Габаритные размеры (без ручки), мм 290х230х215 580х410х448 Температурный диапазон работы, °С -60/+40 -60/+40

RL500Ms
Схема РЛ500М

Лебедка состоит из следующих основных единиц:
  1. редуктор
  2. барабан
  3. корпус
  4. головка поворотная
  5. пружина
  6. ролик прижимной
  7. ручка
  8. канат
  9. зажим
  10. рукоятка

dina

dina2

Лебедка ручная барабанная "Дина" г/п 250 кг(500 кг на полиспасте), "Дина 2" г/п 500 кг(1000 кг на полиспасте)

  • Лебедки канатные с ручным приводом "Дина-2", "Дина" предназначены для подъема, опускания и удержания грузов при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах не выше группы режима 1М по ГОСТ 25835.
  • Лебедки "Дина-2", "Дина" может эксплуатироваться как в закрытом помещении, так и на открытом воздухе.
  • В части воздействия климатических факторов соответствует исполнению У1 ГОСТ 15150. Разрешается эксплуатация при температуре окружающей среды не ниже минус 40°С.

Технические характеристики :

Схемы: dinas
Лебедка канатная «Дина» dina2s
Лебедка канатная «Дина 2»
Технические характеристики: Наименование показателей "Дина" "Дина 2" Максимальное тяговое усилие, кг 250 500 Максимальное расстояние перемещения груза, м 10 40 Усилие на рукоятке при максимальной нагрузке, кг, не более 12 17 Ход каната за 1 оборот, мм 30 40 Диаметр каната, мм 4 5,5 Собственный вес (с канатом) , кг, не более 5,2 28 Характеристика по ГОСТ 25835:
Класс использования
Класс работы с нагрузкой
Режим работы А0  В3 1М

dinag
Схема применения лебедки с полиспастом

branobrano2

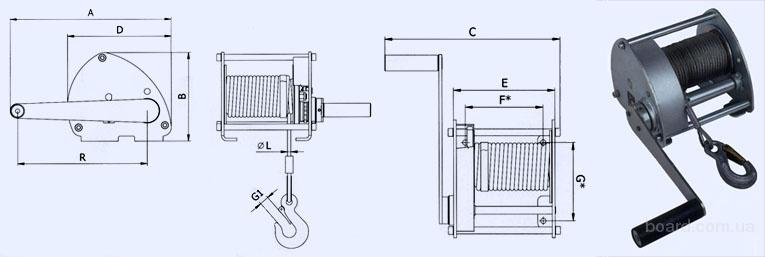

Лебедка ручная барабанная LN-0,5 и LN-1,0 (BRANO, Чехия)

  • Лебедки ручные барабанные «LN» - это механизмы для подъема и перемещения грузов.
  • Лебедки ручные барабанные «LN» оснащаются канатом или тросом. Данный канат или трос наматывается на барабан приводимый воротом как напрямую, так и посредством редуктора.
  • Лебедки барабанные серии «LN» изготавливаются в Чехии на промышленном оборудовании высокого уровня.
  • Простая, легкая конструкция.
  • Антикоррозионная обработка поверхностей.

Технические характеристики :

branos

Технические характеристики: Наименование LN-0,5 LN-1,0 Грузоподъемность, кг 500 1000 Диаметр каната, мм 5 8 Длина каната, м 10 10 Усилие на рукоятке, кгс 25 32 Масса, кг 9 14,5 Размеры: Модель Основные размеры, мм A B C D E F G R LN-0,5 264 167 344 193 186 144 115 200 LN-1,0 373 207 460 240 209 160 160 300

utm2

Лебедка ручная барабанная УТМ-0,8 (ЛЧ 08)(устройство тяговое монтажное)

  • Лебедка ручная червячная или Устройство тяговое монтажное УТМ-0,8 предназначено для подъема и перемещения грузов при проведении строительно-монтажных, ремонтных и прочих работ, для протяжки кабелей в тоннелях и шахтах, грузоподъемность 300-800 кг, длина каната 160/50 метров.

Технические характеристики :

utm


Технические характеристики: Диаметр каната, мм Максимальное тяговое усилие, кг Число слоев Расчетная канатоемкость 4,1 300 5 160 4,5 350 4 100 5,6 550 4 105 6,2 700 3 60 7,6 800 3 50
  • Номинальное тяговое усилие, 0,8 кгс
  • Усилие на рукоятке не более 20 кгс
  • Радиус вращения рукоятки, не более 350 мм
  • Габаритные размеры (длина х ширина х высота), 490х285х360 мм
  • Общая масса, 32кг

lebedkaHW2500hw2500

Лебедка ручная барабанная HW 2500 (Китай)

  • Тросовая ручная лебедка предназначена для ручного горизонтального перемещения груза.
  • Лебедка может быть использована на строительно-монтажных работах, при производстве ремонтных работ, а также автолюбителями.
  • Лебедка может эксплуатироваться как в закрытом помещении, так и на открытом воздухе.
  • Монтаж ручной лебедки производится 4 болтами.Монтаж лебедки производится таким образом, что бы канат и поднимаемы груз располагались по оси лебедки. В случае если канат находится вне оси необходимо использовать грузовые блоки.

Технические характеристики :

Технические характеристики: модель г/п, т длина каната, ленты, м Ф каната, мм вес, кг HW 2500 1,13 7,6 три скорости подъема 4,7 4,7 HW 2500 1,13 7.6 м - (ширина ленты 47мм) 4,7

gr

Лебедка ручная шестеренная HWG (BAOLI) GR

  • Лебедка тросовая шестеренная с ручным приводом предназначена для подъема и опускания груза при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах в различных отраслях промышленности и сельского хозяйства.
  • Лебедка имеет компактные размеры, что обеспечивает работу в условиях ограниченного пространства.
  • Лебедка может эксплуатироваться как в закрытом помещении, так и на открытом воздухе.

Технические характеристики :

grs


Технические характеристики: Номер в каталоге Г/п, кг Диаметр троса, мм Макс. длина троса, мм К-ство слоев троса Масса лебед-ки, кг А в с D E GR150 150 4 22 6 8 180 325 150 150 350 GR300 300 5 40 6 16 240 385 200 200 250 GR500 500 6,8 20 4 16 240 385 200 200 250 GR1000 1000 9 35 4 42 412 485 300 300 350 GR2000 2000 13 30 3 60 500 585 325 405 350

lebedka_ruchnaja_baoli_chervjachnaja_vs

Лебедка ручная барабанная червячная HWG (BAOLI) VS

  • Лебедки ручные барабанные (червячные) «VS» - это механизмы для подъема и перемещения грузов.
  • Такая лебедка может использоваться в работах на открытом воздухе. Рабочая варьируется от -20°С до +40°С.
  • Без каната.
  • Лебедки ручные VS-1000, 500, 250  предназначены для подъема и перемещения грузов массой до 1000 кг при проведении строительно-монтажных, ремонтных и прочих работ.

Технические характеристики :

lebedka_ruchnaja_baoli_chervjachnaja_vss

Технические характеристики: Модель Грузоподъемность, кг Диаметр троса, мм Максимальная длина троса, м Количество слоев троса А B C D E VS250 250 5 20 4 150 330 150 150 240 VS500 500 6,8 25 4 240 385 200 200 250 VS1000 1000 9 35 4 300 490 300 300 370

katalog_t_156_LG-2

Лебедка ручная ЛГ-2 гаражная

  • Лебедка грузовая ЛГ-2 предназначена для вертикального перемещения грузов. Находит широкое применение для работ в гаражных мастерских при ремонте двигателя автомобиля.

Технические характеристики :

Технические характеристики: Технические данные  Значения  Грузоподъемность, кг 350 Канатоемкость барабана, м 2 Диаметр каната, мм 5 Масса, кг не более 7,5

lrp1

lr3

Лебедки ручные рычажные ЛР-1,2, ЛР-1,6 и ЛР-0,63

  • Лебедки ЛР предназначены для перемещения грузов в горизонтальном направлении, натяжки проводов, вытаскивания застрявшего автомобиля и других работ, как в промышленности так и в быту.
  • Возможность эксплуатации в любом пространственном положении.
  • Все модели лебёдок оснащены съёмной телескопической рукояткой с регулируемой длиной с бесступенчатой винтовой фиксацией.
  • Данные лебедки имеют возможность удвоения тягового усилия засчёт использования полиспастных блоков Б-1,25 и Б3,2.

Технические характеристики :

Технические характеристики(ЛР-1,2): Модель ЛР-1,2 Тяговое усилие (с полиспастом/без полиспаста), кГс не более 1200/600 Подача троса за один ход рукоятки (подтягивание/стравливание), мм 30.июл Усилие на рукоятке, кГс 40 Масса, кг 4
Технические характеристики(ЛР-0,63, ЛР-1,6): Модель Тяговое усилие, т Тип блока Канат Перемещение груза, м Усилие на ручке, кг Габариты (ДхШхВ), мм Вес, кг длина, м ø, мм ЛР-0,63/3 0,63 - 3 5,6 3 28 760х130х105 6,7 ЛР-0,63/6 0,63 6 6 7 ЛР-0,63/9 0,63 9 9 7,4 ЛР-0,63х2/1,5 1,25 Б-1,25 3 1,5 10,3 ЛР-0,63х2/3,0 1,25 3 3 10,6 ЛР-0,63х2/4,5 1,25 9 4,5 11 ЛР-1,6/3 1,6 - 3 8,3 3 35 1250х155х145 12,7 ЛР-1,6/6 1,6 6 6 13 ЛР-1,6/9 1,6 9 9 13,8 ЛР-1,6х2/1,5 3,2 Б-3,2 3 1,5 16,8 ЛР-1,6х2/3 3,2 6 3 17,5 ЛР-1,6х2/4,5 3,2 9 4,5 18,3

lrp

Данные лебедки имеют возможность удвоения тягового усилия засчёт использования полиспастных блоков Б-1,25 и Б3,2.

179044_Lika

Лебедка рычажная тяговое устройство "ЛИКА", "ЛИКА-1"

  • Предназначены для вытягивания забуксовавших автомобилей, использования в гараже для ремонта и обслуживания автомобилей.
  • Вытягивания на берег лодок, катеров.
  • А также выполнения других работ, где необходимо создание тяговых усилий.

Технические характеристики :

Технические характеристики: Наименование «ЛИКА» «ЛИКА-1» Расчетное тяговое усилие, Н (кгс) 2450 (250) 4900 (500) Усилие на рукоятке, Н (кгс) 245 (25) 255 (26) Ход грузового крюка, м 7 3,5

LM1

Лебедка ручная рычажная ЛМ 1-00

  • Лебедки ЛР предназначены для перемещения грузов в горизонтальном направлении, натяжки проводов, вытаскивания застрявшего автомобиля и других работ, как в промышленности так и в быту.
  • Возможность эксплуатации в любом пространственном положении.

Технические характеристики :

Технические характеристики: Тяговое усилие, тc Канато-емкость Диаметр каната, мм Грузополъемность,т Габариты, ВxLxH мм Масса, кг 0, 5 4 5 0,5 - 4 bq_bigdk

Лебедка ручная рычажная DK, BQ (Китай)

  • Лебёдки ручные DK1000 и DK2000, BQ20-D и BQ40-D предназначены для подъёма и опускания грузов при строительных, монтажных, ремонтных и других работах.
  • Лебёдка может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе.
  • Температура окружающей среды -40...+40 град.

Технические характеристики :

Технические характеристики: Модель г/п, т длина каната, м Ф каната, мм вес, кг DK-1000 1 2,2 5,1 3,1 DK-2000 2 1,2 5,1 2,3 BQ20-D 2 3 4,8 - BQ40-D 4 1,8 5,1 - mttm16mttm32

Монтажно-тяговые механизмы МТТМп грузоподъемность 1,6 и 3,2 тонн (Ульяновск, Волжск)

  • Монтажно-тяговый механизм MTТMп ( механизм тяговый монтажный ) предназначен для тяги и подъёма грузов на большие расстояния с помощью стального каната, а также для строповки.
  • Монтажно-тяговый механизм МТТМп может применяться в горизонтальной и вертикальной рабочих позициях.
  • Превосходное соотношение создаваемого тягового усилия к собственной массе делает механизм монтажно-тяговый МТТМп незаменимым инструментом для множества применений.
  • Механизмы монтажно-тяговые МТТМп могут быть использованы на строительно-монтажных работах, при производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.
  • Может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов соответствует исполнению У1.1 ГОСТ 15150.Разрешается эксплуатация при температуре окружающей среды не ниже минус 40 град С.

Технические характеристики :

Схема: mtm16dimensions

МТТМп-1,6 т

mtm32dimensions

МТТМп-3,2 т


Габариты; Модель МТТМп-1,6 МТТМп-3,2 L 545 680 H 190 230 H1 270 330 B 72 91 B1 97 110
Технические характеристики: Модель

Грузоподъем-
ность, (кг)

Протягивание каната
за один цикл
(мм) Усилие на рычаге
при номинальной
нагрузке (даН) Длина рычага
(мм)

Диаметр
каната

(мм)

Масса без
каната

(кг)

Длинна каната, L
(м) МТТМп-1,6 1600 60 30 790/1190 11,5 14 12, 20, 30 МТТМп-3,2 3200 40 50 790/1190 16 21 12, 20, 30

shemakanat


  • Механизм тяговый монтажный МТТМп (рис. выше) состоит из следующих узлов: тягового механизма 1, съемной рукоятки 2, стального оцинкованного каната 3 и упорного болта 4.
  • Рабочим органом МТТМп является тяговый механизм, передающий через канат усилие, необходимое для перемещения груза.
  • Тяговый механизм помещен в корпус из высокопрочного алюминиевого сплава, состоящий из двух половин, соединенных болтами, снабжен рукоятками переднего и заднего ходов, а также оттяжкой для открывания сжимов при заправке каната.
  • Работа механизма монтажно-тягового МТТМп основана на протягивании каната через тяговый механизм с помощью двух пар сжимов, которые попеременно зажимают канат с усилием, пропорциональным нагрузке, и продвигают его в соответствующем направлении.
lmeh216

Механизм монтажно-тяговый (тросовый домкрат), тип 30-00, 30-10, 30-11 (Чехия)

  • Производство согласно стандарту качества ISO 9001.
  • 100 % заводской выходной контроль качества.
  • 140-летний опыт производства.
  • Конкурентоспособные цены.
  • Монтажно-тяговый механизм МТМ ("BRANO", Чехия) сконструирован исключительно для ручного подъема, опускания и перемещения отдельных грузов в любом направлении.
  • Максимальная сила в канате не должна превышать максимальную разрешенную грузоподъемность.

Технические характеристики :

  Схема: lan_zvedak_0_8t_1_6t_nakreslan_zvedak_3_2t_nakres
Технические характеристики: Тип

Тяговое
усилие, т

Основные размеры, мм Усилие на рукоятке,
кгс Длина
каната, м Вес, кг a b c d d1 e min e1 min без каната с канатом 30-10(МТМ0,8) 0,8 535 260 125 36 32 26 23 25 20 8,8 15 30-00(МТМ1.6) 1,6 630 365 155 43 46 35 35 45 20 19 32 30-11(МТМ3.2) 3,2 680 345 140 28 64 47 48 38/75 20 29 56 Усилие на рукоятке 38 кгс при большой скорости перемещения и г/п до 1,6 т; 75 кгс - при малой скорости перемещения и г/п до 3,2 т.

2

  lan_zvedak_funkce 1lan_zvedak_funkce 2JM2

Монтажно-тяговый механизм (Китай) Лебедка с рычажным приводом JM

  • Для подъема различных грузов и конструкций, а также перемещения их в горизонтальном и наклонном направлениях при строительно-монтажных работах.
  • Собран в корпусе из алюминиевого сплава и имеет небольшой собственный вес.
  • Благодаря этому и небольшим габаритам - удобен для переноски.

Технические характеристики :

Технические характеристики: JM-0,8 JM-1.6 JM-3.2 Максимальное тяговое усилие, кН (тс) 8,0 (0,8) 16,0 (1.6) 32,0 (3.2) Габаритные размеры, мм 42623864 54597284 680116325 Масса лебедки со съемной рукояткой, кг + строп 20 м 15,4 27,6 51 Масса лебедки 6,4 12 23 Длина стропа, м 20 20 20 Диаметр каната стропа, мм 8,3 11 16 Масса стропа, кг 8,5 15 26 Ход стропа за 1 двойной ход рычага, мм 52 55 28

jm1



lebedka-mtm

Лебедка с рычажным приводом HSS

  • Монтажно-Тяговые Механизмы (МТМ) предназначены для подъема и перемещения грузов при проведении строительно-монтажных, ремонтных и прочих работ.
  • Могут эксплуатироваться в любых условиях и не требуют каких либо подготовительных работ.
  • Принцип работы основан на протягивании каната через тяговый механизм с помощью двух пар сжимов, которые попеременно зажимают канат с усилием, пропорциональным нагрузке, и продвигают его в соответствующем направлении.
  • Монтажно-тяговые механизмы удобны в условиях ограниченного пространства.

Технические характеристики :

Технические характеристики: Модель HSS-1.5 (МТМ 1.5), Китай HSS-3.0 (МТМ 3.0), Китай Номинальная рабочая нагрузка 15 кН (1,5 т) 30 кН (3,0 т) Усилие при полной нагрузке 450Н (45кгс) 450Н (45кгс) Ход рукоятки 50 мм 25 - 30 мм Вес нетто 9,5 кг 14,5 кг Длина каната 15 м 15 м Диаметр каната 9,2 мм 13,5 мм Вес с рукояткой и канатом 20 кг 26 кг Габариты Длина 460 мм 547 мм Ширина 142 мм 155 мм Высота 275 мм 287 мм

Lem.

Механизм монтажно-тяговый LMT (LEMA)

  • Монтажно-тяговый механизм LMT ("LEMA") представляет собой ручной подъемно-тяговый механизм с разнообразными вариантами применения и исполнения, пригодный не только для выполнения подъемных и тяговых работ, но также и для спуска грузов, натяжки, растяжки и расчаливания.
  • Благодаря компактным размерам идеально подходит для использования в ограниченных и узких пространствах.
  • Использование блоков и полиспастов позволяет не только увеличить грузоподъемность, но и позволяет использовать механизм в нестандартных условиях.
  • Проход троса через механизм, без использования барабана стандартного ворота.
  • Самосрабатывающие кулачковые крепления.
  • Телескопическая рукоятка.
  • Защита от перегрузки.

Технические характеристики :

Габариты и размеры:

lemas

Технические характеристики: Наименование LMT-0820W LMT-1620W LMT-3220W Тяговое усилие, кг 800 1600 3200 Диаметр каната, мм 8 11 16 Длина каната, м 20 20 20 Усилие на рукоятке, кгс 28 41 44 Длина рычага, мм 880 790/1190 790/1190 Вес, без каната, кг 6 12 23 Вес каната, кг 5,8 10,6 20 Габаритные размеры, мм 428х64х235 545х97х286 660х116х350 lm

Лебедки монтажные электрические серии ЛМ, ЛМЧ (Россия)

  • Электрическая монтажная лебедка ЛМ предназначена для перемещения грузов большой массы, при монтажных операциях, связанных с подъемом, поддержанием монтируемых элементов на весу, до закрепления в проектном положении, а также предназначена для комплектации подъемных устройств.
  • Рабочее положение лебедки - крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение У).
  • Лебедка не предназначена для подъема людей.
  • Условия эксплуатации электрической лебедки:
  • окружающая среда - не взрывоопасная;
  • температура окружающей среды от плюс 40 до минус 40 С°;
  • рабочее положение - крепление на горизонтальной площадке;
  • режим работы - легкий;
  • рабочее напряжение 380В, частота тока 50Гц.
  • Основным отличием ЛМЧ от лебедки ЛМ является  червячный редуктор, отличающийся большей надежностью.

Технические характеристики и стоимость:

Фото: lm

ЛМ - 0,25

lm2.3,2.4

ЛМ - 3,2

lmch

ЛМЧ - 040


Технические характеристики: Наименование
лебедки Тяговое
усилие, тс Канатоемкость
барабана, м Диаметр
каната, мм Расчетная скорость навивки
каната на первом слое, м/с Потребляемая
мощность, кВт Диаметр
барабана, мм Габаритные
размеры, мм Масса без каната,
не более, кг Цена, руб.
с НДС ЛМ-0,25 0,25 75 4,8 0,25 1,1 89 570х600х350 75 39900 ЛМ-0,5 0,5 95 6,9 0,3 2,2 114 650х600х400 95 49990 ЛМ-2 2 250 13,5 0,3 8,5 219 1170х1140х765 585 92000 ЛМ-2Р 1,5 80 13,5 0,18 8,5 219 1170х1140х765 600 115200 ЛМ-3,2 3,2 250 18 0,28 15 270 1365х1220х775 980 125400 ЛМ-5 5 250 22,5 0,26 18,5 325 1640х1750х875 1950 213500 ЛМ-8 8 185 28 0,26 15 325 2480х1835х1106 3620 по запросу ЛЧМ-0,25 0,25 80 4,5 0,2 1,1 89 580х580х340 70 31800 ЛЧМ-0,40 0,4 80 5,6 0,11 1,1 89 620х610х360 80 36600 ЛЧМ-0,50 0,5 80 6,9 0,25 1,5 89 650х630х400 110 36000

- возможность изготовления лебедок с напряжением питания 220В.
По желанию заказчика лебедки могут быть изготовлены во взрывобезопасном исполнении (ВБИ), согласно ГОСТ 12.2.020-76.
Срок изготовления при отсутствии на складе 20 рабочих дней.

ТЛЧ-14А

Лебедки тяговые электрические серии ТЭЛ и ТЛ

  • Тяговая лебедка используется для выполнения транспортных операций по перемещению груза при строительных, монтажных и других работах, а также для комплектации различных механизмов и устройств для выполнения строительных монтажных и других работ.
  • Тяговая электрическая лебедка отличается от монтажной лебедки, меньшей скоростью навивки каната, при том же тяговом усилии. Что позволяет перемещать более тяжелые грузы.
  • Лебедка электрическая тяговая не предназначена для подъема людей.
  • окружающая среда - невзрывоопасная;
  • температура окружающей среды от +40°С до - 40° С;
  • рабочее положение - крепление на горизонтальной площадке;
  • рабочее напряжение 380В, частота тока 50Гц.

Технические характеристики и стоимость:

Технические характеристики: Наименование Тяговое
усилие, кг/с Канатоемкость
барабана, м Диаметр
каната, мм Расчетная скорость навивки
каната на первом слое, м/с Потребляемая
мощность, кВт Габаритные
размеры, мм Масса без каната,
не более, кг Габаритный
чертеж Цена, руб.
с НДС ТЛ-14А 420 80 6,9 0,72 3,2 920х620х800 235 53100 ТЛ-14Б 630 50 6,9 0,35 3 920х620х800 220 54200 УЧ5120 630 130 8,3 0,58 4 840х835х800 242 46000 У5120 630 130 8,3 0,58 4 840х835х800 250 - 53300 ТЭЛ-1 1000 50 8,8 0,3 4 750х846х607 250 58900 ТЛ-9А 1250 80 11 0,5 7,5 985х990х762 410 75500 ТЭЛ-2 2000 150 14 0,25 11 900х1000х650 600 102900 ТЭЛ-3,2 3200 250 16,5 0,2 11 1210х1260х725 1100 131200 ТЛ-7Б-1 4500 250 22,5 0,36 15 1870х1520х920 1600 220700 ТЛ-7А-1 5000 250 22,5 0,31 15 1780х1815х1185 1940 264300 ТЭЛ-5 5000 220 22,5 0,03 3,2 1625х1750х875 1000 214120 ТЭЛ-5А 5700 270 24 0,02 3 1740х1440х1015 1500 по запросу ТЭЛ-10 10000 300 28 0,29(0,075) 45(15) 2441х2495х1310 7000 572200 ТЭЛ-15 15000 300 32 0,07 15 2300х2125х131 5600 666000 ТЛЧ-1 1000 100 11 0,3 - - 275 - 52900 ТЛЧ-2 2000 250 13,5 0,3 - - 550 - 80900 ТЛЧ-2А 2000 250 13,5 0,11 - - 560 - 82500

о желанию заказчика лебедки могут быть изготовлены во взрывобезопасном исполнении (ВБИ), согласно ГОСТ 12.2.020-76.
Срок изготовления при отсутствии на складе 20 рабочих дней.


ТЭЛ-10Д
ТЭЛ-10Д ТЭЛ-10
ТЭЛ-10 ТЛЧ-14Б
ТЛЧ-14Б У5120.60
У5120.60 ТЛ-7Б
ТЛ-7Б ТЛЧ-14А
ТЛЧ-14А -10--15_

Лебедки электрические маневровые ТЛ-8Б, ТЛ-10М, ТЛ-15М

  • Лебедки электрические маневровые серии ТЛ предназначены для передвижения железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов. Работают они от сети переменного тока 380В, частотой 50Гц.
  • Масса грузов на перемещаемых вагонах - 315т.
  • Подъем грузов лебедкой электрической маневровой серии ТЛ недопустим.
  • окружающая среда - невзрывоопасная;
  • температура окружающей среды от +40 до -40 С°;
  • рабочее положение - крепление на горизонтальной площадке;
  • режим работы - средний;
  • срок службы - 7 лет.

Технические характеристики и стоимость:

Технические характеристики: Наименование ТЛ-8Б ТЛ-10М ТЛ-15М Тяговое усилие, кН (т) 50 (5) 100 (10) 150 (15) Масса грузов передвигаемое в вагонах (т) 315 750 960 Расчетная скорость навивки каната на первом слое, (м/с) 0,027 0,052 0,052 Диаметр барабана (мм) 325 (219) 530 (273) 530 (273) Канатаемкость барабана, основной (м) 200 250 250 (вспомогательный) (м) (200+200) (250+250) (250+250) Диаметр каната (мм) 22,5 (6,9) 28 (11) 32 (11) Габаритные размеры лебедки 1666х1625х875 2230х2170х1115 2230х2170х1115 Масса лебедки (кг) 1200 2980 3000 Цена, руб. с НДС 234700 по запросу 665000

По желанию заказчика лебедки могут быть изготовлены во взрывобезопасном исполнении (ВБИ), согласно ГОСТ 12.2.020-76.
Срок изготовления при отсутствии на складе 20 рабочих дней.

TL
ТЛ-8Б

lm3

Лебедка электрическая маневровая двухбарабанная ЛЭМ-10, ЛЭМ-15

  • Лебедка электрическая маневровая двухбарабанная ЛЭМ-10 применяется для перемещения в одном и том же направлении ж.д. вагонов и открытых платформ на подъездных путях и погрузочно-разгрузочных участках прирельсовых складов. Крепится на горизонтальной площадке. Использование этой лебедки возможно и при выполнении подобных работ в иных областях.
  • Лебедка электрическая маневровая двухбарабанная ЛЭМ-15 аналогично ЛЭМ-10, используется для подтягивания платформ и железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов в одном направлении. Ее отличие от ЛЭМ-10 в том, что тяговое усилие этой лебедки достигает 15 тонн, что выше, чем у лебедки ЛЭМ-10.

Технические характеристики и стоимость:

  lm15

ЛЭМ-15

lm10

ЛЭМ-10


Технические характеристики: Параметр ЛЭМ-15 ЛЭМ-10 Тяговое усилие в канате (гл./вс.),кН (тс) 150 (15,0)/21(2,1) 100 (10,0)/10(1,0) Расчетная скорость навивки каната (гл./вс.), м/с 0,06/0,64 0,06/0,38 Редуктор (гл./вс.) 1Ц2У-200/Ц2Н-500, передаточное число 25,0/31,5 1Ц2У-200/Ц2Н-500, передаточное число 25,0/31,5 Масса грузов в перемещаемых вагонах,т 900 750 Расчетная канатоемкость барабана (гл./вс.), м 250/250 250/250 Диаметр каната (гл./вс.), мм 32,0/11,0мм (ГОСТ 2688-80) 28,0/11,0мм (ГОСТ 2688-80) Электродвигатель 15,0 кВт; 380 В, 50 Гц 11,0 кВт; 380 В, 50 Гц Габаритные размеры, не более мм 2350х2020х1310 2350х2020х1310 Масса без каната, не более кг 5800 5800 Цена, руб. с НДС 770200 749100

По желанию заказчика лебедки могут быть изготовлены во взрывобезопасном исполнении (ВБИ), согласно ГОСТ 12.2.020-76.
Срок изготовления при отсутствии на складе 20 рабочих дней.

KDJ500

Лебедки электрические планетарные серии KDJ (Китай)

  • Лебедка предназначена для подъема и/или перемещения грузов на строительных площадках, производстве, на предприятиях служб сервиса и в быту.
  • Особенности:
  • планетарный редуктор;
  • электромагнитный тормоз;
  • переносной пульт управления;
  • степень защиты электрооборудования IP 54.

Технические характеристики :

  Фото и габариты:

KDJs

KDJ

KDJ-300E, KDJ-300E1

KDJ500s

KDJ500

KDJ-500E1, KDJ-1000E1


Размеры: Модель Размеры, мм A B C D E F KDJ-300E 4х10,5 172 142 540 210 246 KDJ-300E1 4х10,5 172 142 548 210 246 KDJ-500Е1 4х16,0 400 330 922 372 430 KDJ-1000Е1 4х15,0 400 330 935 372 430
Технические характеристики: Модель Тяговое усилие, кг Скорость намотки, м/мин Мощность двигателя, кВт Напряжение питания, В Длина/диаметр каната, мм. Вес, кг Режим работы ISO KDJ-300E 300 10-15 1,5 220 30/7,0 49 5М KDJ-300E1 300 1,5 380 30/7,0 48 KDJ-500Е1 500 12-18 3 60/9,0 136 5М KDJ-1000Е1 1000 5,5 60/11,0 156 CP

Лебедки электрические Come Up серии СР (СР-200, СР-250, СР-300,

СР-500)

  • Лебедки электрические серии CP (CP-200, CP-250, CP-300, CP-500) предназначены для подтягивания и/или буксировки, подъема и опускания различных грузов в помещениях или под навесом при температуре окружающей среды от -20 до 40 градусов С.
  • Отличительной чертой электролебедок являются их надежность в эксплуатации и простота в обслуживании.
  • Низкий уровень шумов;
  • Качественная порошковая окраска;
  • Планетарный редуктор;
  • Электромагнитный тормоз;
  • Надежный водонепроницаемый пульт (IP65) с кнопкой экстренной остановки;
  • Двигатель оборудован центробежным выключателем, что повышает пусковой момент;
  • Компактность, мобильность.

Технические характеристики :

CPs

Технические характеристики и габариты: Наименование Грузоподъ-
емность, кг Канатоемкость Диаметр
каната, мм Расчетная скорость Потребляемая
мощность, кВт Размеры, мм Масса,
не более, кг барабана, м навивки каната, м/мин А B C D E СР-200 200 45 6 10 - 15 0,6 142 142 241 0 548 32 СР-250 250 30 0,75 34 СР-300 300 30 1,15 37 СР-500 400 60 7 11 - 18 1,8 156 270 300 260 690 56
Напряжение питания СР-200, СР-250, СР-300 - 220В, 50Гц; СР-500 - 380В, 50Гц
Размеры крепежных отверстий 4O10.5. Cwl

Компактные электрические лебедки Come Up серии CWL (СWL-200L, CWL-301L)

  • Компактные электрические лебедки серии CWL (СWL-200L, CWL-301L) используются для перемещения грузов на строительных площадках, производстве, на предприятиях служб сервиса и в быту.
  • Небольшой вес и компактные размеры;
  • Электромагнитный тормоз;
  • Надежный водонепроницаемый пульт (IP65) с кнопкой экстренной остановки;
  • Мотор класса IP44;
  • Напряжение питания 220В, 50Гц.

Технические характеристики :

Cwls

Технические характеристики: Наименование Грузоподъ-
емность, кг Канатоемкость
барабана, м Диаметр
каната, мм Расчетная скорость
навивки каната, м/мин Потребляемая
мощность, кВт Масса,
не более, кг СWL-200L 200 71 5 16 1,2 34 СWL-301L 300 60 6 25 2,5 42 SWG
SWG2

Лебедки электрические Come Up серии CWG

  • Предназначены для подтягивания и/или буксировки, подъема и опускания различных грузов в помещениях или под навесом при температуре окружающей среды от -20 до 40 градусов С. Отличительной чертой электролебедок являются их надежность в эксплуатации и простота в обслуживании.
  • Низкий уровень шумов;
  • Качественная порошковая окраска;
  • Планетарный редуктор;
  • Электромагнитный тормоз;
  • Надежный водонепроницаемый пульт (IP65) с кнопкой экстренной остановки;
  • Двигатель оборудован центробежным выключателем, что повышает пусковой момент;

Технические характеристики :

  Фото и габаритные размеры: SWG0

CWG-10077

SWG2

CWG-30151

SWG
CWG-30375, CWG-30565, CWG-30750,
CWG-31500, CWG-34000 SWG0sSWG2sSWGs г Технические харатеристики и размеры: Модель CWG-10077 CWG-30151 CWG-30375 CWG-30565 CWG-30750 CWG-31500 CWG-34000 A B A B A B A B A B Грузоподъемность, кг 300 500 900 1100 2200 3500 5000 Скорость, м/мин 1-й слой 12 12 13 8,5 14 8,2 7 4,6 6,3 4,6 8 5,3 Макс.Ø 17 18 20,6 13,5 25 16,7 12,5 8,3 8 6 11,2 7,5 Потребляемая мощность, кВт 1,5 1,5 4 2,2 5,5 4,5 5,5 4 5,5 4 11 7,5 Макс. высота подъема, м 59 98 58 97 97 115 143 Диаметр (мм) и длина (м) каната 6х60 8х100 10x60 12x100 16x100 18x120 22,4x150 Вес лебедки с тросом, кг 44 120 220 290 450 860 1500 Напряжение питания, В 220 380 Размеры (мм) A 156 - 4Ø19 4Ø19 4Ø22 4Ø30 4Ø32 B 197 - 500 620 600 847 920 C 300 - 370 425 499 689 680 D 240 - 1009 1120 1246 1439 1860 E 630 - 400 470 565 740 740 F - - 445 520 658 860 905 G - - 124 140 178 356 324 H - - 230 312 312 405 680 I - - 275 320 410 570 570 le1

Лебедки скреперные электрические серии ЛС

  • Скреперные лебедки ЛС предназначены для доставки отделенной от массива горной массы при подземной разработке полезных ископаемых, также используются на открытых разработках и являются средством механизации складирования сыпучих и кусковых материалов.
  • Возвратно-поступательное движение скрепера осуществляется при включении и выключении рабочего и холостого барабана ручным тормозом планетарных редукторов.
  • Для включения рабочего барабана необходимо при работающем двигателе затянуть соответствующий тормоз, при этом происходит наматывание каната на рабочий барабан, что вызывает перемещение груженого скрепера. Одновременно с холостого барабана канат сматывается. Скрепер перемещается посредством переменного включения тормоза планетарных редукторов рабочего и холостого барабанов в нужном направлении.
  • Скреперные лебедки подразделяются на:
  1. двухбарабанные;
  2. трехбарабанные;
  3. с параллельным расположением двигателя;
  4. с соосным расположением двигателя.

Технические характеристики :

Технические характеристики и габаритные размеры: Наименование Тяговое
усилие, кгс Канатоемкость
барабана, м Диаметр
каната, мм Средняя скорость
каната рабочего хода, м/с Средняя скорость
каната холостого хода, м/с Номинальная
мощность, кВт Габаритные
размеры, мм Масса без каната,
не более, кг Масса с магнитным
пускателем не более, кг 17ЛС-2СМА 1600 60 14 1,26 1,74 18,5 1550х650х632 760 810 10ЛС-2СМА 1000 45 12 1,25 1,7 11 1350х570х561 508 558 30ЛС-2СМА 2800 90 14 1,3 1,77 30 1938х806х770 1320 1370 30ЛС-2ПМА 1540х1220х893 1450 1500 30ЛС-3СМА 2400х860х770 1810 1860 55ЛС-2СМА 4500 100 20 1,46 2 55 2320х995х924 2260 2310 55ЛС-2ПМА 1990х1380х895 2220 2270 55ЛС-3СМА 2865х1205х925 2960 3110 110ЛС-2СМА 8000 125 23 1,5 2,1 110 2800х1202х1221 4320 4370 110ЛС-2ПМА 2240х1630х1221 4660 4710 110ЛС-3СМА 3480х1550х1221 5420 5470
  • Общие конструктивные и эксплуатационные особенности скреперных лебедок.
  • Простота конструкции и управления, надежность в работе, компактность, большие тяговые усилия.
  • Все лебедки имеют типовую конструкцию, состоят из отдельных транспортабельных узлов и отличаются одна от другой габаритными размерами, массой, компоновкой и мощностью электродвигателей.
  • Основные узлы (редуктор привода, блоки холостого и рабочего барабанов, электродвигатель в сборе) в собранном виде крепятся к основанию (раме), что упрощает устройство настила или фундамента, облегчает и ускоряет монтаж.
  • Каждый блок барабана имеет ленточный тормоз, оснащенный тормозными колодками из фрикционного износостойкого прессматериала.
  • Базовой моделью каждого типоразмера является скреперная лебедка 2С. двухбарабанная лебедка типа 2П собирается из основных узлов и деталей базовой лебедки, отличается конфигурацией корпуса и компоновкой узлов.
  • Конструкция трехбарабанной лебедки типа ЗС позволяет собирать ее из узлов и деталей базовой лебедки с дополнительным (третьим) корпусом блока с педалью управления рабочим барабаном.
  • Управление лебедки ручное.
  • Электрооборудование лебедок, предназначенных для шахт опасных по газу и пыли, исполняется во взрывобезопасном исполнении и РВ.
  • Скреперные лебедки канатом и скрепером не комплектуются.
lm4

Маневровые электрические лебедки ЛМ71 и ЛМ140

  • Маневровые электрические лебедки ЛМ71 и ЛМ140 предназначены для работ, связанных с перемещением грузов по горизонтальному пути. Может использоваться для подтягивания железнодорожных вагонов грузоподъемностью 63-125 т на погрузочных пунктах.
  • Малогабаритность и компактность лебедок обусловлены их конструкцией. изготавливаются в двух конструктивных исполнениях:
  1. C жестким приводом барабана для обоих направлений вращения электродвигателей;
  2. Cо свободным ходом барабана при реверсировании вращения электродвигателей.
  • Конструкция лебедки позволяет осуществлять размотку тягового каната и его перемешение к погрузочному пункту с любой скоростью. Маневровые электрические лебедки ЛМ71 и ЛМ140 изготавливается также с тормозом в исполнении "РВ".
  • Лебедки могут применяться для вспомогательных работ, связанных с перемещением грузов по горизонтальному пути.

Технические характеристики :

Технические характеристики: Параметр ЛМ71 ЛМ140 Тяговое усилие в канате, кН (тс) 71 (7,1) 140 (14,0) Расчетная скорость навивки каната , м/с 0,2 0,2 Расчетная канатоемкость барабана, м 100 200 Диаметр каната ,мм 22,5 28 Электродвигатель 11,8 кВт; 380 В, 1500 об/мин. 18,5 кВт; 380 В, 1500 об/мин. Габаритные размеры, не более мм 1200х1250х1000 1600х1440х1300 Масса без каната, не более кг 1060 2400
  • Лебедка состоит из рамы, на которой смонтированы червячный редуктор с электродвигателем и рабочий барабан, опирающийся на корпус редуктора и опору.
  • В редуктор встроен механизм включения и отключения барабана от привода.
  • Барабан вращается электродвигателем через моторную пару редуктора, вал-шестерня которого зацепляется с зубчатым венцом барабана.
  • В лебедках со свободным ходом барабана при реверсе двигателя происходит отключение барабана от привода за счет срабатывания кулачкового механизма. Поэтому лебедка позволяет осуществлять размотку тягового каната и его перемещение к погрузочному пункту с любой скоростью.
  • Лебедки приспособлены к дистанционному и местному управлению.
  • В комплект поставки входят: лебедка, запасные части, инструмент, принадлежности и техническая документация.
  • Лебедки высоконадежны и безотказны в работе.

Канаты к МТМ (Монтажно-тяговый механизм)

lpr1

Канаты к МТМ: №п/п Наименование Длина, м 1 Канат к МТТМ-1,6 (Россия) 12 20 30 2 Канат к МТМ-0,8«BRANO» 20 3 Канат к МТМ-1,6«BRANO» 20 4 Канат к МТМ-3,2«BRANO» 20 5 Канат LMT-1620W 20 6 Канат LMT-3220W 20

Канаты к электрическим лебедкам

lpr2


Канаты к электрическим лебедкам: №п/п Наименование Диаметр, мм Длина, м 1 Канат с крюком к лебедке ЛМ-0,25 4,8 75 2 Канат с крюком к лебедке ЛМ-0,5 6,9 95 3 Канат с крюком к лебедке ЛМ-3,2 13,5 250 4 Канат с крюком к лебедке ЛМ-2 18 250 5 Канат с крюком к лебедке ЛМ-5 22,5 250 6 Канат с крюком к лебедке ЛМ-8 28 185 7 Канат с крюком к лебедке ЛЧМ-0,25 4,5 80 8 Канат с крюком к лебедке ЛЧМ-0,40 5,6 80 9 Канат с крюком к лебедке ТЛ-14А 80 6,9 10 Канат с крюком к лебедке ТЛ-14Б 50 6,9 11 Канат с крюком к лебедке У5120.60 8,3 130 12 Канат с крюком к лебедке ТЭЛ-1 8,8 50 13 Канат с крюком к лебедке ТЛ-9А-1 11 80 14 Канат с крюком к лебедке ТЭЛ-2 14 150 15 Канат с крюком к лебедке ТЭЛ-3 16,5 250 16 Канат с крюком к лебедке ТЛ-7Б-1 22,5 250 17 Канат с крюком к лебедке ТЛ-7А-1 22,5 250 18 Канат с крюком к лебедке ТЭЛ-5 22,5 220 19 Канат с крюком к лебедке ТЭЛ-5А 24 270 20 Канат с крюком к лебедке ТЭЛ-10 28 300 21 Канат с крюком к лебедке ТЭЛ-10Д 28 300 22 Канат с крюком к лебедке ТЭЛ-15 32 300 23 Канат с крюком к лебедке ТЛ-8Б на основной барабан 22,5 220 24 Канат с крюком к лебедке ТЛ-8Б на дополнительный барабан 6.9 230 25 Канат с крюком к лебедке ЛЭМ-10 на основной барабан 28 250 26 Канат с крюком к лебедке ЛЭМ-10 на дополнительный барабан 11 250 27 Канат с крюком к лебедке ЛЭМ-15 на основной барабан 32 250 28 Канат с крюком к лебедке ЛЭМ-15 на дополнительный барабан 11 250 29 Канат с крюком к лебедке ЛМ-71 22,5 100 30 Канат с крюком к лебедке ЛМ-140 28 200

Источник: http://tech-group.pro/lebedki



Ручная лебедка барабанная чертежи фото



Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Ручная лебедка барабанная чертежи

Похожие записи:
