Дневные ходовые огни (ДХО) в фарах, противотуманных фарах, в поворотниках, установленные отдельно, да где только их не устанавливают. А есть ли вообще правила, которые регламентируют установку ДХО ? Можно ли устанавливать ДХО самому ? А еще говорят, что они потребляют в разы меньше энергии, и поэтому Вы экономите на бензине.

Что такое ДХО и для чего они нужны ?

"Дневные ходовые огни" к габаритным огням отношения не имеют. Это новое понятие появилось в правилах в связи с тем, что ими стали оборудовать современные автомобили. Этим термином называют внешние световые приборы, предназначенные для улучшения видимости движущегося транспортного средства спереди в светлое время суток. На новых европейских автомобилях можно часто встретить огни в фарах, которые конструктивно выделяются в ней. В большинстве ДХО — это светодиодные лампы. При использовании дневных ходовых огней включать дополнительно световые сигналы (противотуманки или ближний свет) не требуется.

Правила установки ДХО

Требования к дневным ходовым огням УТВЕРЖДЕН постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720
Выдержка из технического регламента О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ

по ГОСТ Р 41.48-2004

6.19 Дневные ходовые огни

6.19.1 Установка
Факультативна на автомобилях. Запрещена на прицепах.
6.19.2 Число
Два.
6.19.3 Схема монтажа
Специальных предписаний нет.
6.19.4 Размещение
правила размещения ДХО (ГОСТ)6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.
6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.
6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.
Гост размещение ДХО 21106.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.
6.19.6 Направление
Вперед.
6.19.7 Функциональная электрическая схема
В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение "включено" орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.
6.19.8 Контрольный сигнал
Факультативен в виде замкнутого контура.
6.19.9 Прочие предписания
Нет.


Требования Правил ЕЭК ООН № 48 и № 87: площадь светящихся элементов должна лежать в пределах от 250 до 2000 мм², сила света – от 400 до 1200 кд (для России – до 800 кд).

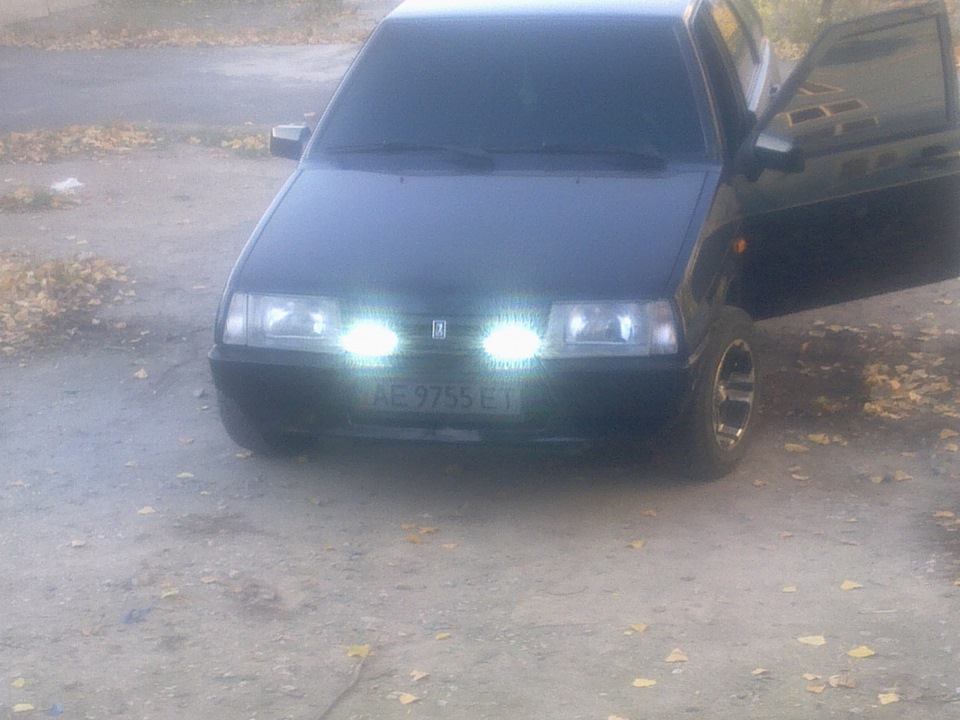

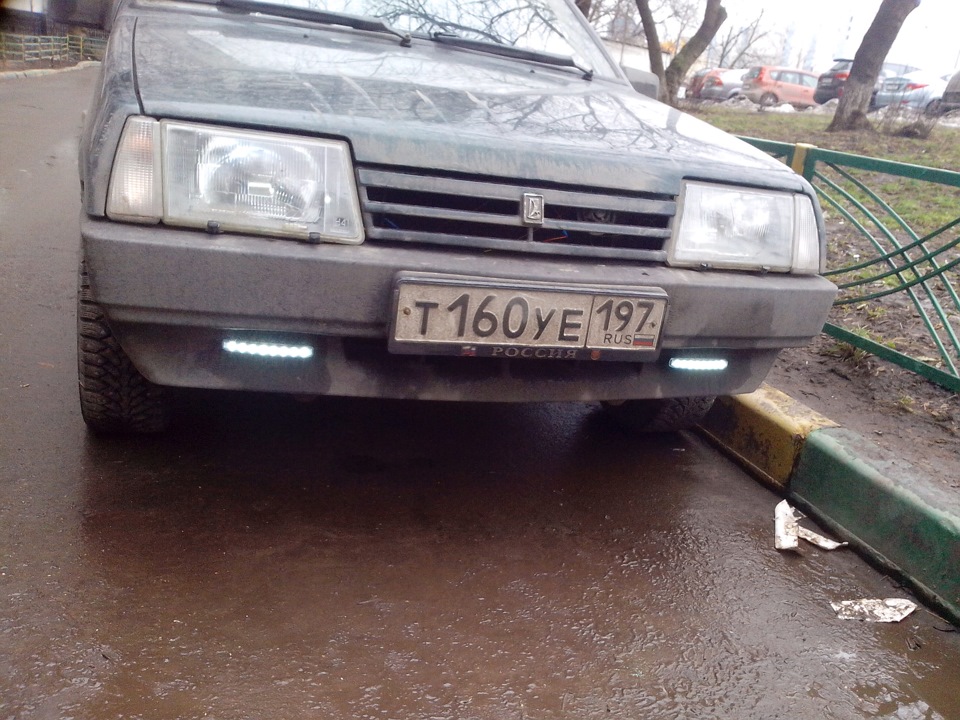

В итоге с учетом всего этого у меня получилось вот так:
— включаются автоматически от зажигания
— отключаются при включении ближнего света.

Схемы подключения:

1) Подключение через одно реле.

(подключал по данной схеме, только вместо габаритов ближний, а + с зажигания)

к голубому(крайний правый снизу)

2) Подключение через 2 реле


3) Подключение через 3 реле

Источник: https://www.drive2.com/l/1744331/
