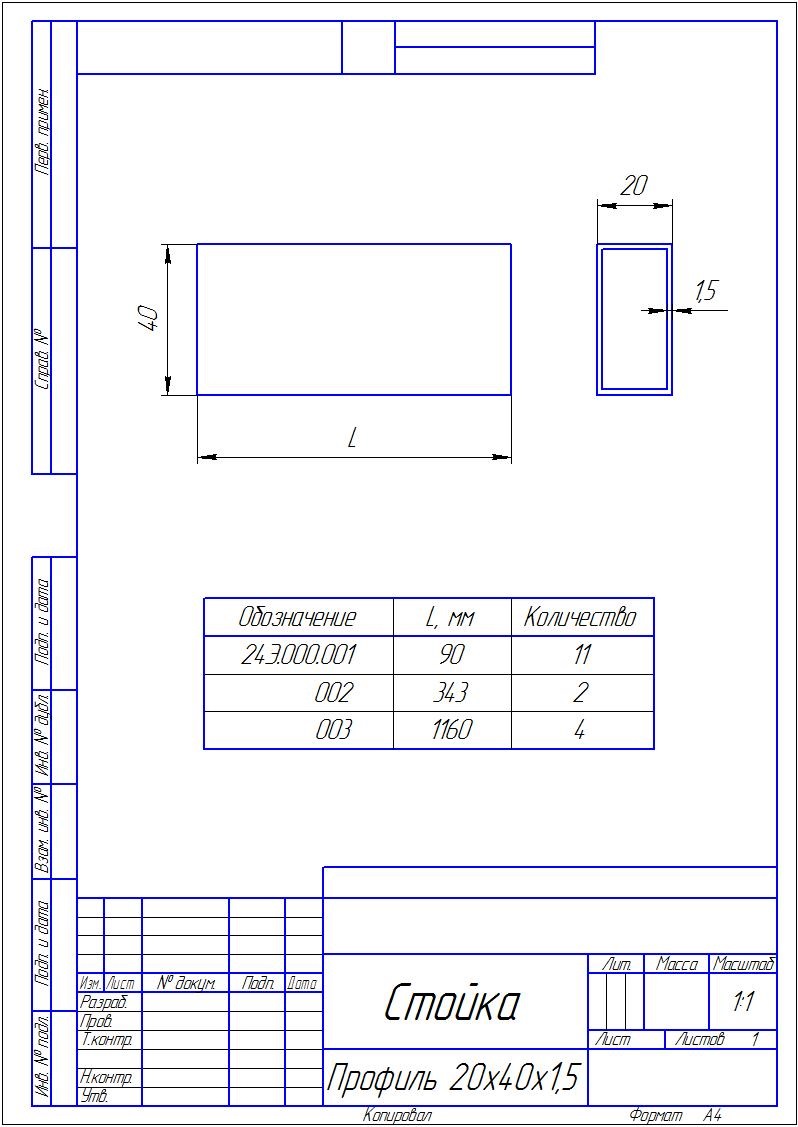

Всем привет. Выкладываю чертежи деталей для багажника если кому пригодится буду рад. Все основные размеры по приварке деталей на фото багажника. Верхнее и нижнее основание делалось из профиля длиной 3 м. Поэтому в нижнем основании стоит вставка между двух частей длинной 343 мм чтоб выйти на размер 2100 мм. На фото багажника верхний профиль 20х40. Я у себя чуть облегчил багажник и поставил 20х20. И также поставил 3 передних откоса вместо 4 чтоб вошли фары 4 штуки.Если кому чего не понятно обращайтесь расскажу подробней. Всем удачи на дорогах.
